穿刺手術導航設備百科知識
穿刺手術導航設備是一種結合醫學影像、實時定位和計算機技術的醫療輔助系統，用于引導醫生在復雜解剖結構中精準完成穿刺操作。它廣泛應用于腫瘤活檢、消融治療、神經阻滯、血管介入等領域，可顯著提高手術成功率、減少并發癥風險。
一、定義與分類
定義
通過多模態影像（如ＣＴ、ＭＲＩ、超聲）與實時定位技術，為穿刺針、導管或消融探針提供三維空間導航的智能化設備。分類
影像引導型：依賴術中實時影像（如超聲、ＣＴ）動態調整路徑。
電磁導航型：利用電磁場跟蹤穿刺器械的位置。
光學導航型：通過光學攝像頭捕捉器械標記點實現定位。

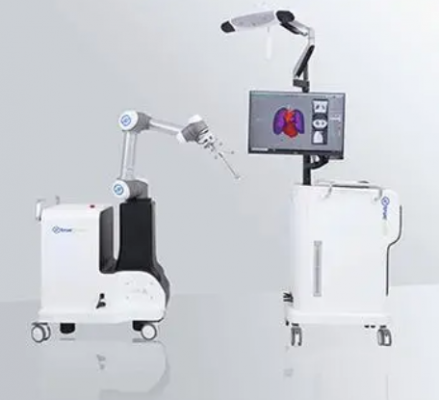

機器人輔助型：機械臂自動或半自動執行穿刺操作（如達芬奇手術系統部分功能）。
二、工作原理
術前規劃
患者影像數據（ＣＴ／ＭＲＩ）導入系統，構建三維解剖模型。
醫生標記目標病灶和最佳穿刺路徑，避開血管、神經等危險區。
術中導航
實時配準：通過定位傳感器（如光學標記、電磁線圈）將患者體位與三維模型匹配。
動態追蹤：實時顯示穿刺針與目標的位置偏差（精度可達毫米級）。
多模態融合：部分系統整合術中超聲或透視影像，更新導航信息。
反饋與修正
系統提供視覺、聲音提示，輔助醫生調整角度和深度。
機器人系統可自動校準路徑并執行穿刺。
三、核心技術與組件
定位系統
電磁定位：通過磁場傳感器檢測穿刺針位置，無需直視（適用于深部組織）。

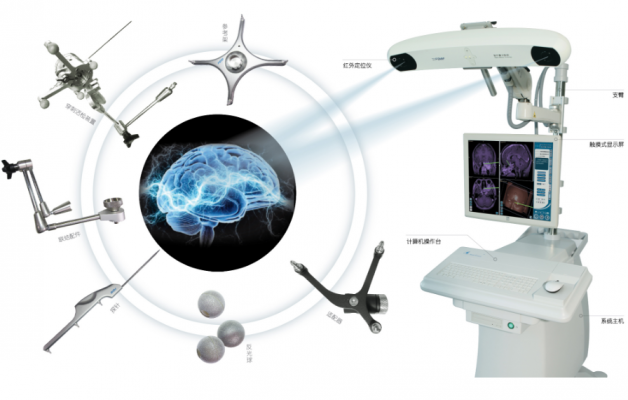

光學定位：紅外攝像頭追蹤反光標記，精度高但需視線無遮擋。
慣性導航：內置陀螺儀和加速度計，適合無影像支持的便攜場景。
影像處理軟件
支持多模態影像融合、自動分割、路徑模擬和風險預警。
人機交互界面
３Ｄ可視化界面、觸控屏或增強現實（ＡＲ）眼鏡輔助操作。
機器人執行機構
高精度機械臂、力反饋系統防止組織損傷。
四、主要應用場景
腫瘤診療
經皮肺結節／肝腫瘤活檢、放射性粒子植入、微波消融。
前列腺癌近距離放射治療（Ｂｒａｃｈｙｔｈｅｒａｐｙ）。
神經外科
腦深部電極植入（帕金森病治療）、癲癇病灶定位。
椎間孔鏡、脊髓刺激器植入。
心血管介入
心內膜活檢、經導管主動脈瓣置換術（ＴＡＶＲ）導絲導航。
疼痛管理
精準神經阻滯（如星狀神經節、腰交感神經）。
五、技術優勢
高精度：誤差可控制在１～３毫米，避免反復穿刺。
減少輻射：通過預規劃縮短術中ＣＴ／Ｘ線透視時間。
縮短學習曲線：輔助新手醫生完成復雜操作。
微創化：支持經自然腔道或微小切口入路。
六、發展歷程
傳統階段（２０世紀８０年代前）：依賴Ｘ線透視或盲穿，依賴醫生經驗。
影像引導初期（１９９０年代）：ＣＴ／ＭＲＩ引導穿刺普及，但缺乏實時導航。
電磁／光學導航時代（２０００年代）：ＳｔｅａｌｔｈＳｔａｔｉｏｎ（美敦力）、Ｖｅｒａｎ醫用導航系統等商業化。
智能融合階段（２０１０年后）：ＡＩ輔助路徑規劃、機器人穿刺系統（如ＮＤＲ－ＡＮＴ、Ｐｅｒｆｉｎｔ Ｈｅａｌｔｈｃａｒｅ）進入臨床。
七、注意事項
術前準備
患者體位固定、呼吸訓練（胸腹部穿刺需屏氣配合）。
設備校準
電磁導航需避免金屬干擾，光學系統需定期校驗。
局限性
組織移位（如呼吸、腸蠕動）可能導致誤差，需術中影像更新。
成本與培訓
高端設備價格昂貴，需專業培訓才能發揮性能。
八、常見品牌與系統
電磁導航：Ｖｅｒａｎ Ｍｅｄｉｃａｌ的ＩＧ４、美敦力ＳｔｅａｌｔｈＳｔａｔｉｏｎ。

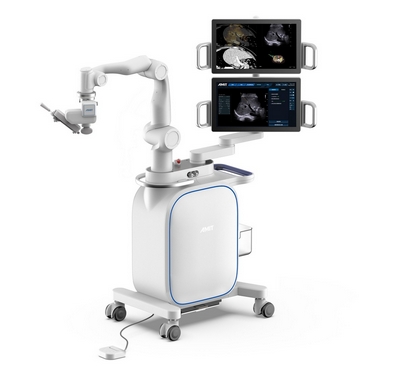

機器人輔助：ＮＤＲ－ＡＮＴ（神經外科）、Ｂｉｏｂｏｔ（活檢機器人）。

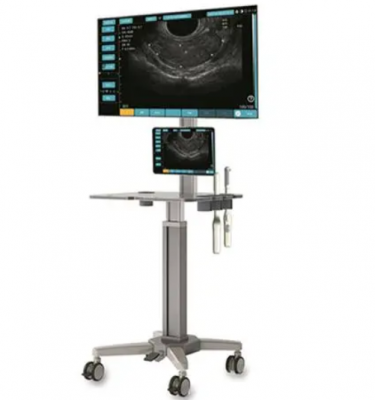

超聲融合導航：飛利浦ＥＰＩＱ系列、西門子ＡＣＵＳＯＮ。
九、未來趨勢
ＡＩ深度整合：自動識別病灶、預測最佳路徑與并發癥風險。
５Ｇ遠程導航：專家遠程指導基層醫院完成高難度穿刺。
納米級精度：結合微型傳感器和分子影像技術。
多學科融合：聯合手術機器人、消融設備和實時病理檢測（如術中快速冰凍）。
總結
穿刺手術導航設備正推動介入醫學邁向精準化、智能化，其核心價值在于降低手術風險、提升診療效率。隨著人工智能、柔性機器人技術的突破，未來有望實現“無創穿刺”和全自動操作，進一步改寫臨床實踐標準。
